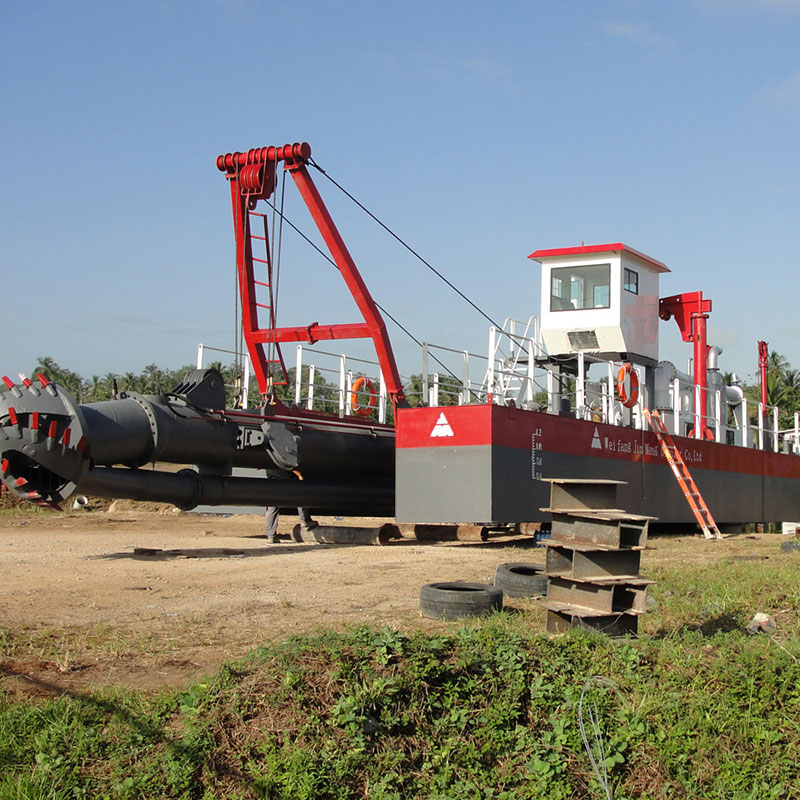

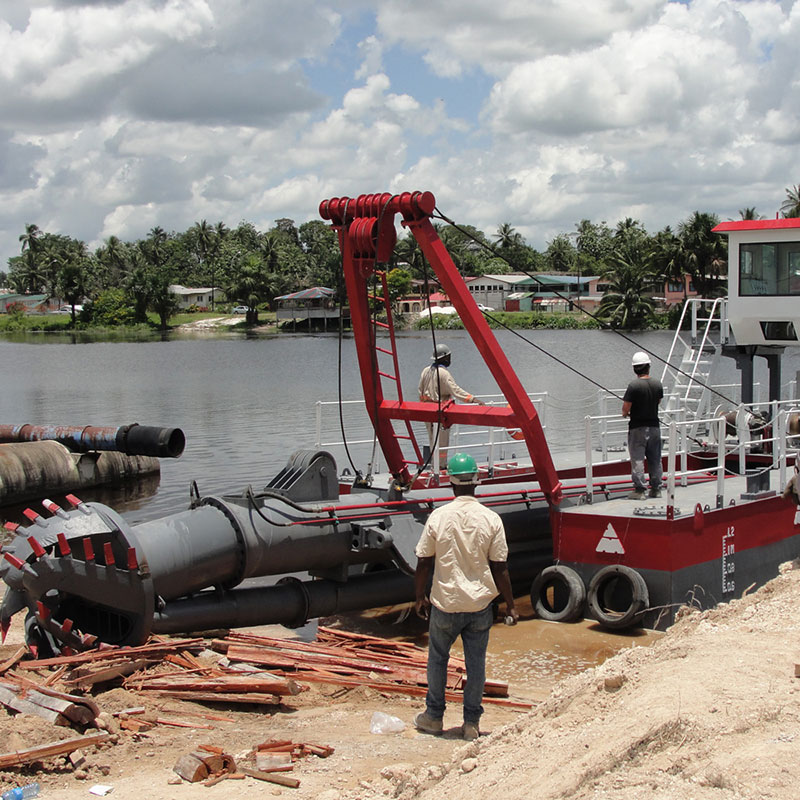

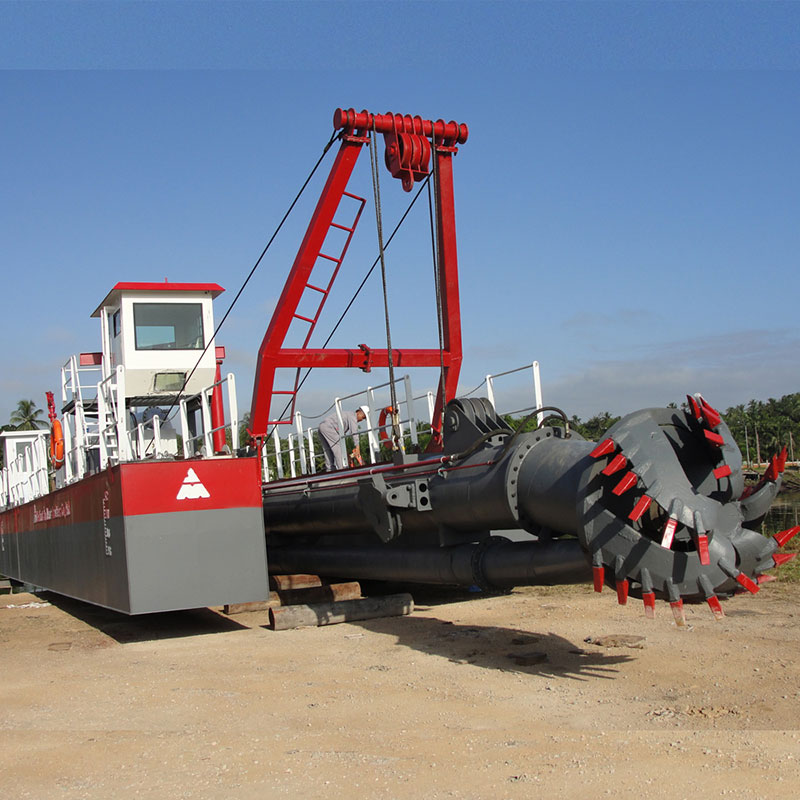

La piccola draga è una draga aspirante con taglierina fluviale assemblata e controllata idraulicamente. Viene utilizzato per il dragaggio di canali fluviali, dragaggi di canali e depositi d'acqua. Il corpo della draga utilizza una struttura smontabile e scatolare, il suo tipo smontabile può essere facilmente assemblato sul posto di lavoro ed essere trasportato di conseguenza su strada, ferrovia e container, conveniente nell'installazione e nello spostamento del posto di lavoro dall'uno all'altro. Il sistema di alimentazione può essere progettato per un sistema elettrico o un sistema di guida del motore diesel in base alle esigenze dei clienti. L'attrezzatura sulle piccole draghe è composta da soffietti: dispositivo di traslazione, dispositivo di sollevamento della scala con taglierina, spud e gru sul ponte. Il processo di lavoro è il seguente: la testa di taglio taglia la sabbia e il fango sott'acqua in una miscela di liquame, quindi attraverso la pompa di dragaggio fino alla conduttura su una piccola draga; al termine il liquame verrà scaricato tramite condotta a terra nel luogo richiesto.
I piccoli dispositivi di dragaggio per barche draga sono azionati da un sistema idraulico, controllato dal concentrato. La cabina dell'operatore è smontabile, il che può abbassare l'altezza della draga durante le manovre e consentire alla draga di superare i ponti in modo facile e sicuro. Quando la draga viene trasportata a lunga distanza da zone d'acqua congiunte, il corpo della draga può essere smontato e trasportato su camion o treni su strada. La draga può essere fissata con bracci di ancoraggio e carrello porta spud.
Piccola draga JMD350 da 1100 m3 |
|||
Pompa di dragaggio di Shijiazhuang |
Dia. Tubo di scarico |
350mm |
|
|
Testa |
55m |
|
|
Massimo. Capacità lavorativa |
260 m3/h |
|
|
Distanza di scarico |
1500m |
|
Profondità di dragaggio |
8m |
||
Motore diesel |
522KW |
Cummins |
|
Generatore |
12KW |
WEICHIA |
|
Potere totale |
534KW |
||
Consumo di olio |
80 l/ora |
||
Dimensioni dello scafo |
OTTIENI*L*P |
23×5,2×1,5m |
|
Sistema idraulico |
Pompa idraulica |
VICKERS America(Joint-venture) |
|
|
Motore idraulico |
Tecnologia SAI Italia(Joint-venture) |
|
|
Valvole |
REXROTH Germania(Joint-venture) |
|
|
Sistema operativo |
SIEMENS PLC (importato dalla Germania) |
|
|
Argano della scala |
Tensione |
50KN |
|
Verricello oscillante |
Tensione |
50KN |
|

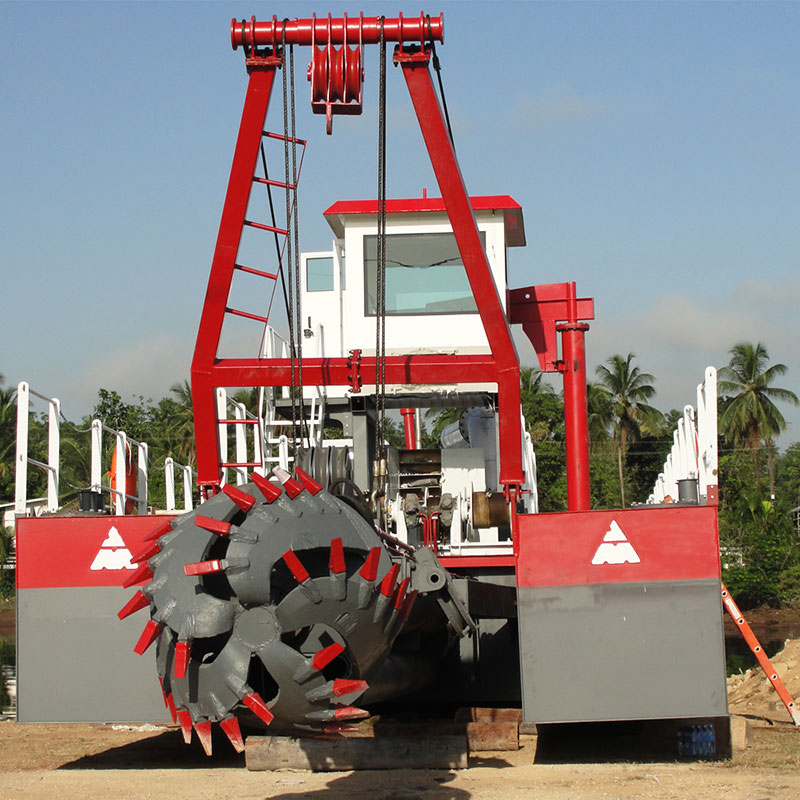

Testa di taglio |
A forma di corona |
Φ1300mm |
|
|
Energia |
60KW |
La piccola draga può passare facilmente sul ponte basso, la sala di controllo e la sala di riposo sono smontabili. Le parti di collegamento tra la cabina e il ponte sono giunti facilmente smontabili. Costruzione: si compone di tre pontoni: un pontone principale e due pontoni laterali. I pontoni sono collegati dai pezzi di collegamento e serrati da bulloni e dadi ad alta intensità.
Luogo di lavoro di una piccola draga: mare, porto, lago e fiume. Condizioni del terreno: terreno relativamente duro, sabbia indurita, fango, sabbia marina, sabbia fluviale, argilla, fango e così via.
1. Installazione dei bracci di ancoraggio
2. Carrello per spud
3. Posizione della draga di 5 ancore.
4. Azionamento idraulico per lo spud flat down (per passare in sicurezza il ponte basso e il trasporto sull'acqua).
5. Rendi sott'acqua la draga con una pompa di dragaggio aggiuntiva per aumentare la profondità di dragaggio per 20-30 m sott'acqua e la concentrazione dei liquami è superiore al 30%.
6. Realizzare la draga con una stazione di rinforzo per aumentare la distanza di scarico.
La vostra piccola draga viene sottoposta a un test prima della spedizione in fabbrica?
Risposta:
Sì, deve essere. Ogni piccola draga deve essere testata molto bene prima della spedizione in fabbrica in modo da poter garantire le prestazioni della draga fluviale nei luoghi di lavoro dei clienti e risparmiare tempo e costi per i clienti. Prima del test invieremo lettere di invito ai clienti per invitarli a venire ed eseguire da soli l'ispezione delle prestazioni, dopo aver ottenuto il permesso dei clienti e la draga tagliafiume verrà trasportata al porto per il caricamento.
Come viene trasportata la piccola draga?
Risposta:
Esistono due modi per trasportare una piccola draga, se la dimensione della draga di sabbia è inferiore a JMD350, è facile da trasportare tramite container; se la dimensione della draga del taglierino fluviale è maggiore di JMD350, verrà trasportata alla rinfusa. La struttura della piccola draga è smontabile e assemblata in modo da poter essere facilmente trasportata su strada da camion.
Che tipo di servizio fornirà il servizio post-vendita?
Risposta:
Dopo che la piccola draga arriva al luogo di lavoro del cliente, invieremo due ingegneri esperti per l'assemblaggio della carrozzeria della piccola draga e la formazione dei lavoratori nativi. Con l'ausilio di attrezzature ausiliarie come escavatori e gru, l'assemblaggio della draga taglierina può essere completato entro 10 giorni e la formazione può avvenire in una settimana.
