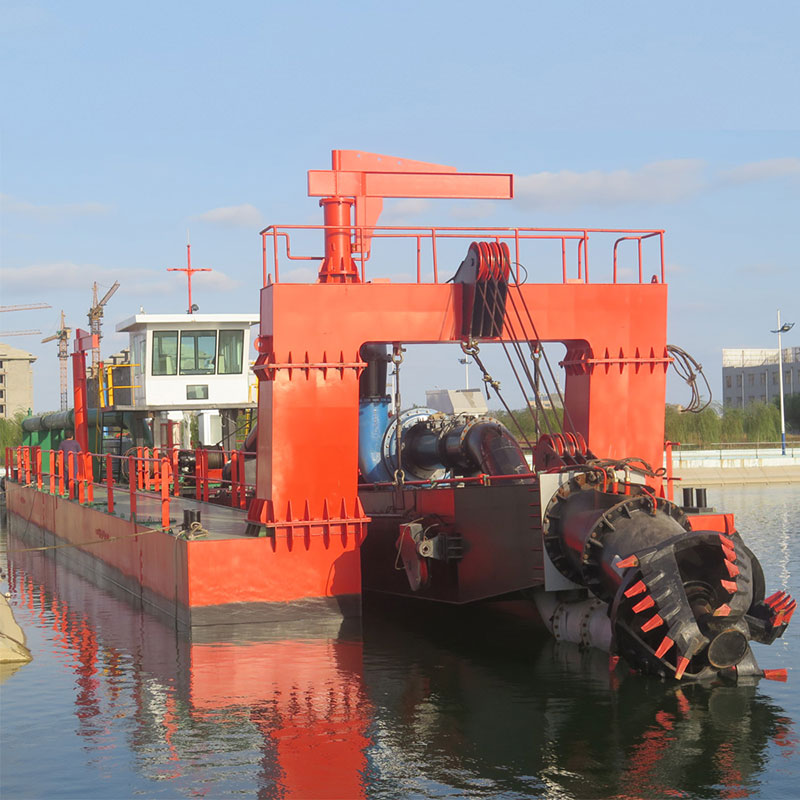

La draga per il pompaggio della sabbia costruita dalla nostra azienda è una draga portatile per il pompaggio della sabbia semovente o non semovente. Lo scafo utilizza una struttura smontabile e scatolare, il suo tipo smontabile può essere facilmente assemblato sul posto di lavoro ed essere trasportato di conseguenza su strada, ferrovia e container, conveniente nell'installazione e nello spostamento del posto di lavoro dall'uno all'altro. Il sistema di alimentazione può essere progettato per un sistema elettrico o un sistema di guida del motore diesel in base alle esigenze dei clienti. Le attrezzature sulla draga per il pompaggio della sabbia sono come soffietti: dispositivo di traslazione, dispositivo di sollevamento della scala di taglio, spud e gru di coperta. Il processo di lavoro è il seguente: la testa di taglio taglia la sabbia e il fango sott'acqua in una miscela di liquame, quindi attraverso la pompa di dragaggio fino alla conduttura sulla draga di pompaggio della sabbia; al termine il liquame verrà scaricato tramite condotta a terra nel luogo richiesto.
JMD550D Draga per pompaggio di sabbia |
|||
Pompa di dragaggio di Shijiazhuang |
Dia. Tubo di scarico |
550 mm |
|
|
Testa |
80m |
|
|
Massimo. Capacità lavorativa |
1050 m3/ora |
|
|
Distanza di scarico |
3500m |
|
Profondità di dragaggio |
20m |
||
|
1306KW |
Cummins |
|
Motore ausiliario idraulico |
336KW |
Cummins |
|
Generatore con pompa sommergibile |
746KW |
Cummins |
|
Generatore di emergenza |
30KW |
Cummins |
|
Potere totale |
2418KW |
||
Consumo di olio |
360 litri/ora |
||
Dimensioni dello scafo |
L*L*P |
56×8,5×2,5m |
|
Sistema idraulico |
Pompa idraulica |
VICKERS America(Joint-venture) |
|
|
Motore idraulico |
Tecnologia SAI Italia(Joint-venture) |
|
|
Valvole |
REXROTH Germania(Joint-venture) |
|
|
Sistema operativo |
SIEMENS PLC (importato dalla Germania) |
|
|
Argano della scala |
Tensione |
200KN |
|
Verricello oscillante |
Tensione |
120KN |
|
Testa di taglio |
A forma di corona |
Φ1800mm |
|
|
Energia |
200KW |

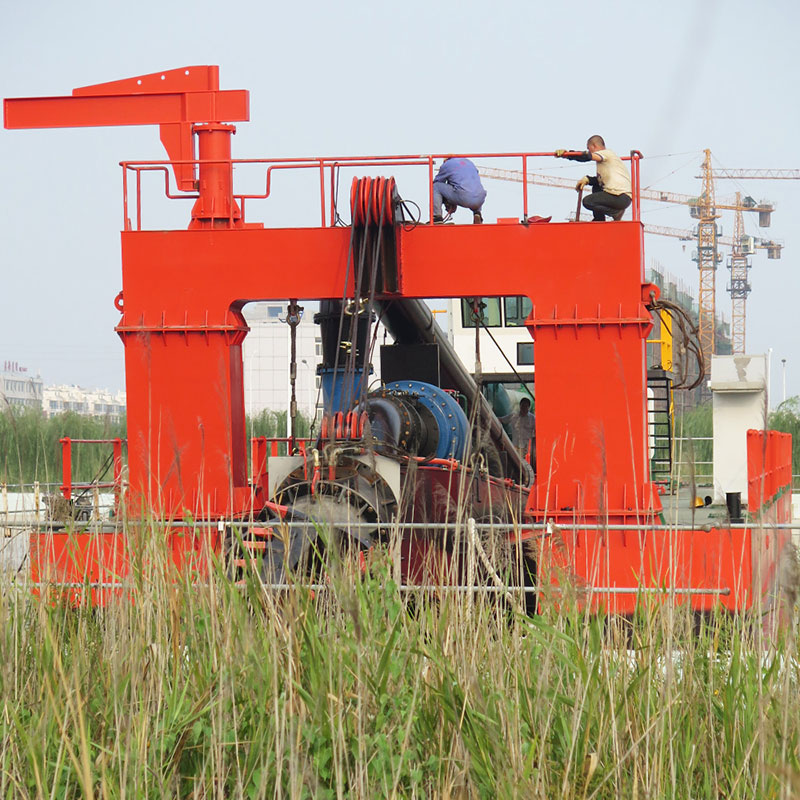

La draga per il pompaggio della sabbia può passare facilmente il ponte basso, la sala di controllo e la sala di riposo sono smontabili. Le parti di collegamento tra la cabina e il ponte sono giunti facilmente smontabili. Costruzione: si compone di tre pontoni: un pontone principale e due pontoni laterali. I pontoni sono collegati dai pezzi di collegamento e serrati da bulloni e dadi ad alta intensità.

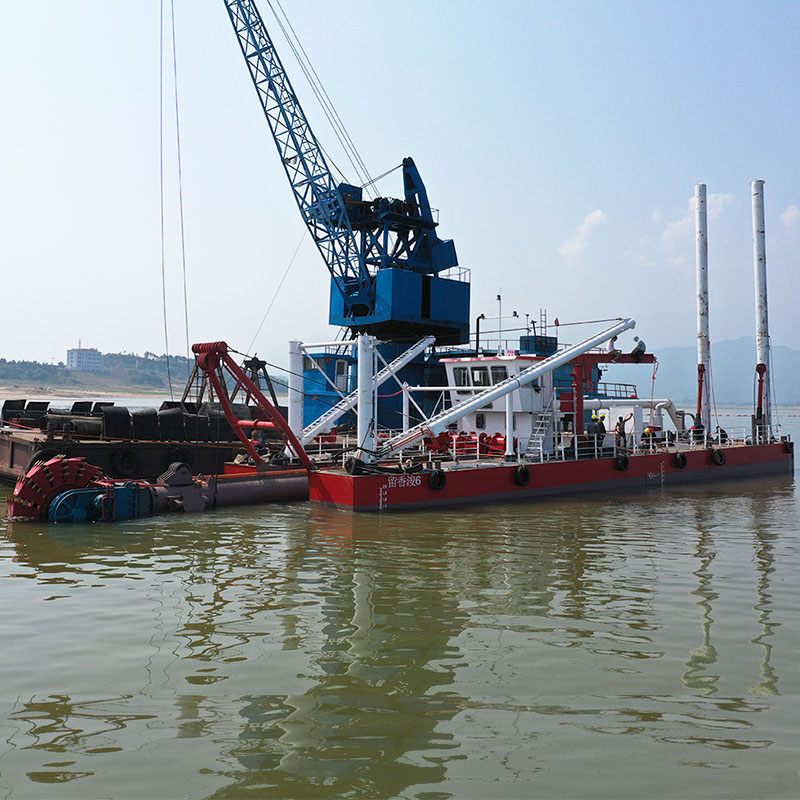

Luogo di lavoro della draga per il pompaggio della sabbia: mare, porto, lago e fiume. Condizioni del terreno: terreno relativamente duro, sabbia indurita, fango, sabbia marina, sabbia fluviale, argilla, fango e così via.
Progetto
La nostra draga per il pompaggio della sabbia è progettata da un ingegnere senior, specializzato da molti anni nella costruzione navale e nei lavori di dragaggio, per garantire che siano ben progettati e pratici.
Motore Cummins
La draga per il pompaggio della sabbia è dotata del potente motore Cummins di fama mondiale, famoso per la sua durata, il minor consumo di olio, gli accessori standardizzati e la facile manutenzione.
Sistema idraulico
Le parti più importanti della draga con pompaggio della sabbia e della draga con benna a ruota. I requisiti del sistema idraulico sono molto elevati e severi; è l'arteria principale dell'intera draga. Gli argani a trazione laterale, l'argano di sollevamento e la testa di taglio delle draghe sono azionati da motori idraulici. Un sistema idraulico integrale comprende serbatoi dell'olio idraulico, pompa idraulica, collettore di valvole idrauliche, elettrovalvola, tubi idraulici, componenti idraulici, attuatore elettrico e così via.
Struttura staccabile
La draga per il pompaggio della sabbia è staccabile, quindi è facile da trasportare durante la consegna o lo spostamento da un sito di lavoro all'altro.
Pompa Shijiazhuang
I componenti del passaggio del flusso utilizzano una lega Cr27 ad alta resistenza all'usura per prolungare la durata di servizio della pompa, la tenuta dell'albero della pompa utilizza una guarnizione a baderna di facile manutenzione e i cuscinetti antifrizione sono del marchio giapponese NSK.

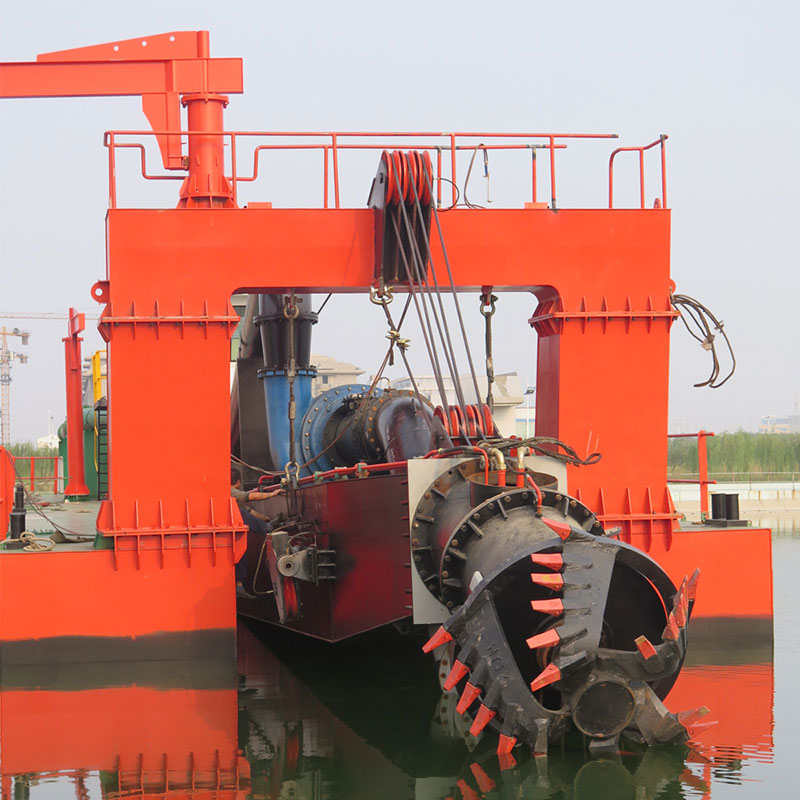

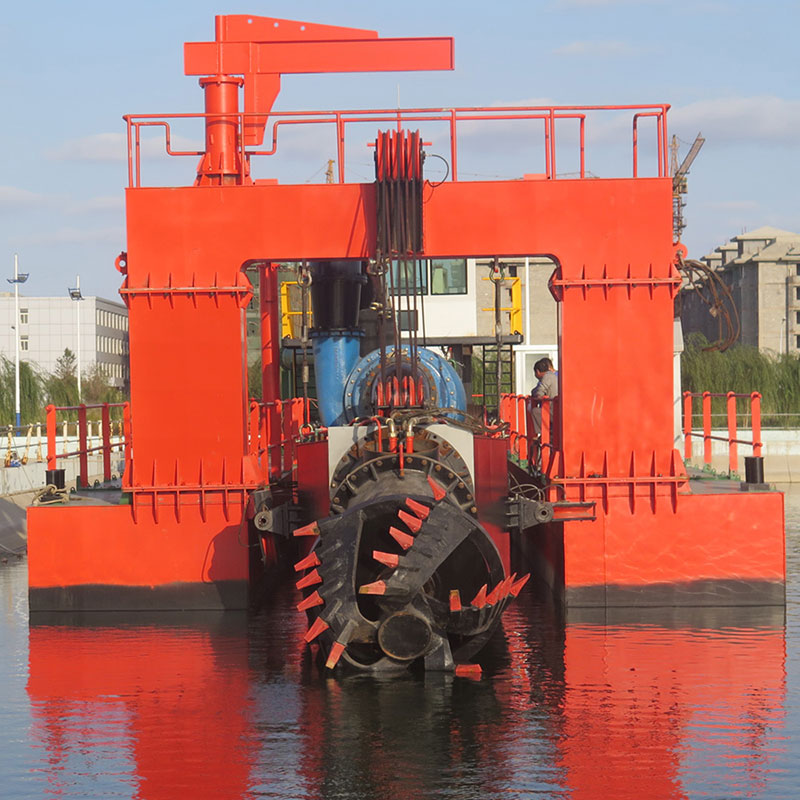

Testa di taglio
Per una testa di taglio, ci sono 5 lame, 8 denti equipaggiati su una lama. C'è materiale ad alto contenuto di cromo. per una prova facile da indossare.
La testa della taglierina è azionata da un motore idraulico; il cuscinetto della taglierina è dotato di unità di lubrificazione sigillate.
1. Installazione dei bracci di ancoraggio
2. Carrello per spud
3. Posizione della draga di 5 ancore.
4. Azionamento idraulico per lo spud flat down (per passare in sicurezza il ponte basso e il trasporto sull'acqua).
5. Rendi sott'acqua la draga con una pompa di dragaggio aggiuntiva per aumentare la profondità di dragaggio per 20-30 m sott'acqua e la concentrazione dei liquami è superiore al 30%.
6. Realizzare la draga con una stazione di rinforzo per aumentare la distanza di scarico.
