La draga con taglierina per dragare la sabbia che produciamo è una draga con taglierina per dragare la sabbia semovente o non semovente, portatile. Lo scafo utilizza una struttura smontabile e scatolare, il suo tipo smontabile può essere facilmente assemblato sul posto di lavoro ed essere trasportato di conseguenza su strada, ferrovia e container, conveniente nell'installazione e nello spostamento del posto di lavoro dall'uno all'altro. Il sistema di alimentazione può essere progettato per un sistema elettrico o un sistema di guida del motore diesel in base alle esigenze dei clienti.

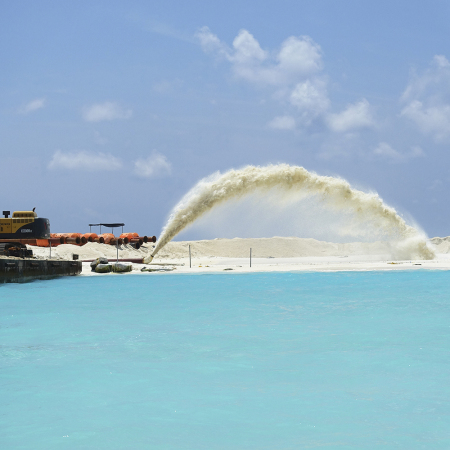

Le attrezzature sulla draga con taglierina per dragare la sabbia sono come soffietti: dispositivo di spostamento, dispositivo di sollevamento della scala della taglierina, spud e gru a ponte. Il processo di lavoro è il seguente: la testa della taglierina taglia la sabbia e il fango sott'acqua in una miscela di liquame, quindi attraverso la pompa di dragaggio fino alla conduttura sulla draga della taglierina per dragaggio della sabbia; al termine il liquame verrà scaricato tramite condotta a terra nel luogo richiesto.

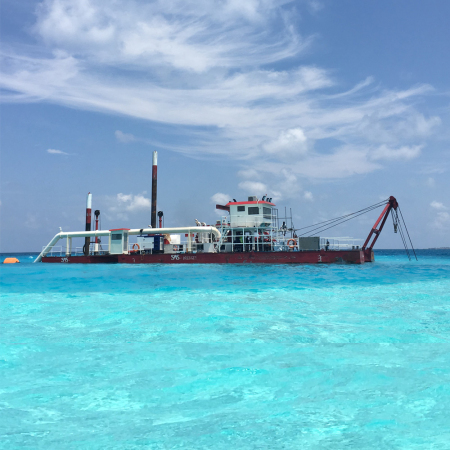

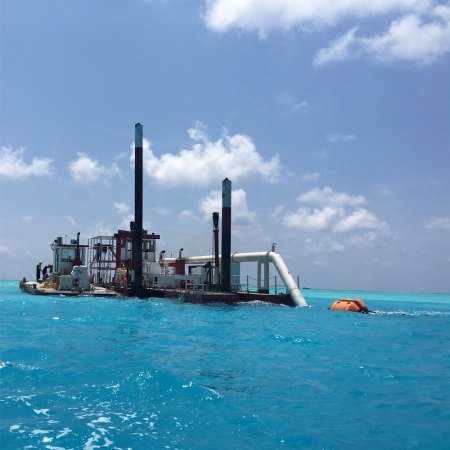

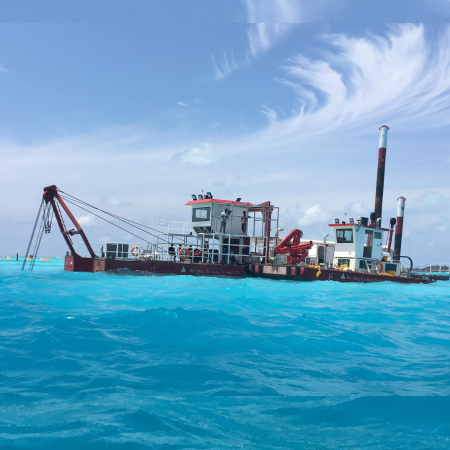

JMD550 Draga con taglierina per dragaggio della sabbia |
|||
Pompa Shijiazhuang |
Dia. Tubo di scarico |
550 mm |
|
|
Testa |
65m |
|
|
Massimo. Capacità lavorativa |
900 m3/ora |
|
|
Distanza di scarico |
3000m |
|
Profondità di dragaggio |
14m |
||
Motore diesel |
1306KW |
Cummins |
|
Motore ausiliario idraulico |
336KW |
Cummins |
|
Generatore di emergenza |
20KW |
WEICHAI |
|
Potere totale |
1662KW |
||
Consumo di olio |
250 l/ora |
||
Dimensioni dello scafo |
OTTIENI*L*P |
42 m×7,5 m×2,0 m |
|
Sistema idraulico |
Pompa idraulica |
VICKERS America(Joint-venture) |
|
|
Motore idraulico |
Tecnologia SAI Italia(Joint-venture) |
|
|
Valvole |
REXROTH Germania(Joint-venture) |
|
|
Sistema operativo |
SIEMENS PLC (importato dalla Germania) |
|
|
Argano della scala |
Tensione |
120KN |
|
Verricello oscillante |
Tensione |
120KN |
|
Testa di taglio |
A forma di corona |
Φ1800mm |
|
|
Energia |
200KW |
Questa draga con taglierina per dragaggio della sabbia Weifang Jin Meng è dotata di dispositivi di spostamento orizzontale, dispositivi di sollevamento della scala della taglierina, dispositivi spud, gru a ponte e così via. Può essere equipaggiato anche con pali di ancoraggio e dispositivi carrellati. Generalmente ha funzioni di dragaggio, trasporto e scarico di fango o sabbia. Può produrre una certa quantità di vuoto mediante la pompa centrifuga.
Progetto
La nostra draga per dragaggio della sabbia è progettata da un ingegnere senior, specializzato da molti anni nella costruzione navale e nei lavori di dragaggio, per garantire che siano ben progettati e pratici.
Motore Cummins
La draga per dragaggio della sabbia è dotata del potente motore Cummins di fama mondiale, famoso per la sua durata, il basso consumo di olio, gli accessori standardizzati e la facile manutenzione.
Sistema idraulico
Le parti più importanti della draga con taglierina per dragaggio della sabbia e della draga con benna a ruota. I requisiti del sistema idraulico sono molto elevati e severi; è l'arteria principale dell'intera draga. Gli argani di trazione laterale, l'argano di sollevamento e la testa fresante delle draghe sono azionati da motori idraulici.
Un sistema idraulico integrale comprende serbatoi dell'olio idraulico, pompa idraulica, collettore di valvole idrauliche, elettrovalvola, tubi idraulici, componenti idraulici, attuatore elettrico e così via.
Struttura staccabile
La draga per dragaggio della sabbia è staccabile, quindi è facile da trasportare durante la consegna o lo spostamento da un sito di lavoro a un altro.
Pompa Shijiazhuang
i componenti del passaggio del flusso utilizzano una lega Cr27 ad alta resistenza all'usura per prolungare la durata della pompa, la tenuta dell'albero della pompa utilizza una guarnizione a baderna di facile manutenzione e i cuscinetti antifrizione sono del marchio giapponese NSK.

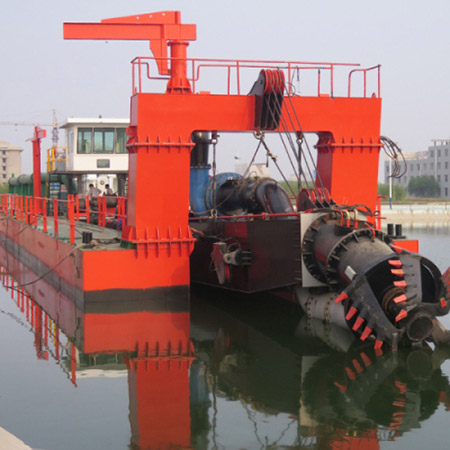

Testa di taglio
Per una testa di taglio, ci sono 5 lame, 8 denti equipaggiati su una lama. C'è materiale ad alto contenuto di cromo. per una prova facile da indossare.
La testa della taglierina è azionata da un motore idraulico; il cuscinetto della taglierina è dotato di unità di lubrificazione sigillate.
Lavoratori qualificati e test ex-work
Ogni draga per dragaggio della sabbia è costruita da lavoratori qualificati e ispezionata rigorosamente per garantire l'alta qualità e la durata. Ogni draga finita verrà testata nel nostro centro di prova per assicurarsi che funzioni senza intoppi durante la consegna ai clienti.
Assemblaggio e formazione del personale
I nostri installatori esperti arriveranno in cantiere per guidare, insegnare e formare il personale per eseguire il debug e utilizzare la draga fino a quando non sarà in grado di operare abilmente da solo.
